Ook de batterijlader met zonnepaneel krijgt de nodige aandacht. Tevens wordt meer uitleg gegeven over de meting van inductantie (L) en capaciteit (C). En tot slot een wiskundige benadering om met een peilstift het niveau in een cilindervormige tank te meten.

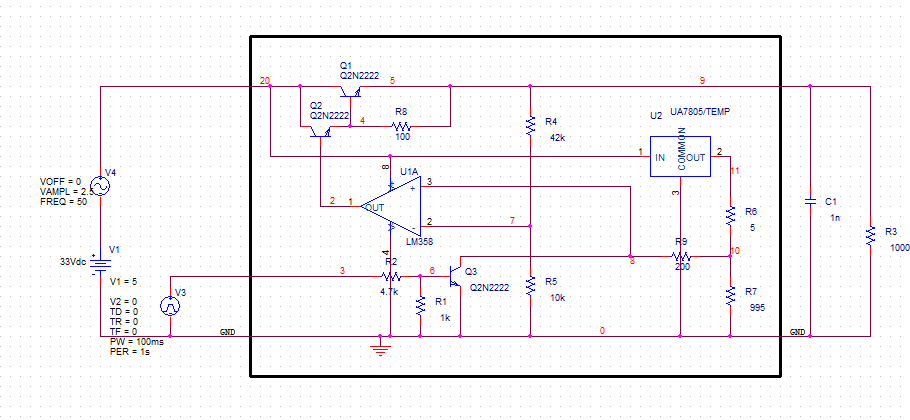

Artikel 1: Labvoeding 30V-3A
Voor de elektronica hobbyist is een uiterst nauwkeurige voeding niet nodig, maar een degelijke, robuuste en goedkope zelf te maken voeding is van groter belang. Daarenboven is het volledig begrijpen van het schema en het kunnen aanschaffen van de componenten van doorslaggevend belang. Tevens moet de laboratoriumvoeding aan bepaalde eisen voldoen waar in dit artikel dieper op wordt ingegaan. Raadpleeg het volledige artikel

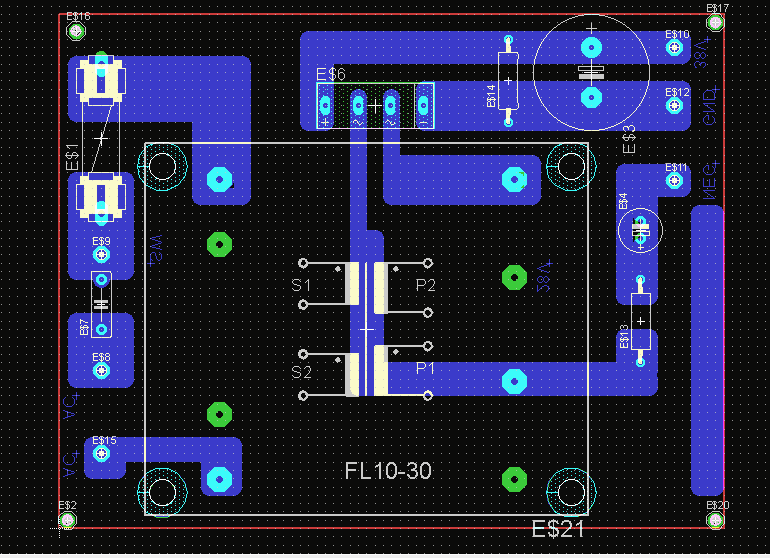

Artikel 2: Labvoeding digitaal
In dit artikel gaan we dieper in op de laboratoriumvoeding. Raadpleeg het volledige artikel

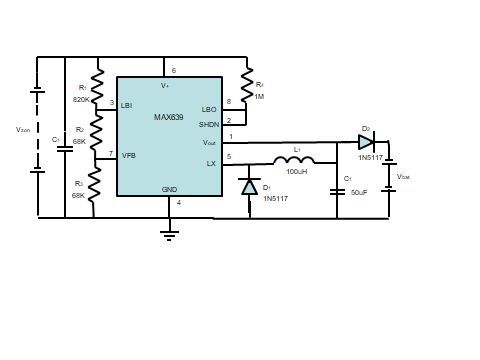

Artikel 3: Batterijlader met MAX639
In dit artikel wordt een batterijlader voor NiCd batterijen met een efficiëntie meer dan 80% voorgesteld. De batterij wordt opgeladen door een zonnepaneel. Een gedetailleerde uitleg wordt gegeven over het principe en de werking van de batterijlader. Raadpleeg het volledige artikel

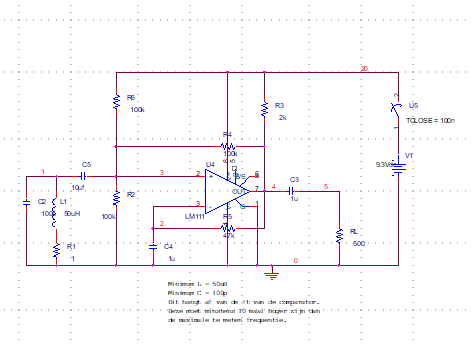

Artikel 4: Eenvoudige LC-meter met LM111 of AD8099
Op het internet en in Elektor vindt men een hele beschrijving van een meettoestel om spoelen en capaciteiten te meten. Maar bij nader toezicht blijkt dit niet een zo eenvoudige oscillator te zijn, maar wel een Schmitt trigger, die tegelijkertijd een impuls geeft aan een LC resonantie kring en een Schmitt trigger schakeling, die met een zekere hysteresis een IC-comparator laat toggelen. Dit document wil meer uitleg verschaffen hoe de componenten moeten berekend worden om startproblemen te vermijden en wat de ernstige beperkingen zijn om hiermee een goed meettoestel te maken voornamelijk voor zeer kleine spoelen en capciteiten. Raadpleeg het volledige artikel

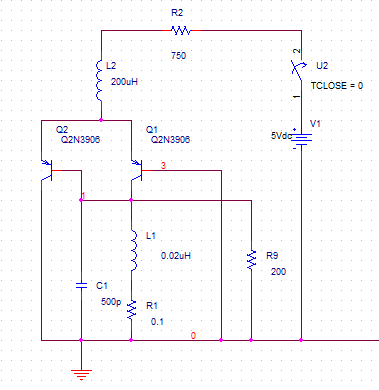

Artikel 5: LC-meter met Franklin oscillator
Iedere elektronica hobbyist moet nu en dan wel eens een onbekende capaciteit of spoeltje meten. Het eenvoudigste om deze onbekende component te meten, is om er een oscillator mee te maken en vervolgens met een frequentiemeter de frequentie te meten. Dit is de hoofdgedachte, maar bedenk wel het volgende: als de capaciteit zeer klein is, dan kan de frequentie zeer hoog zijn, omdat er nu eenmaal een relatie bestaat die zegt dat de impedanties van spoel en capaciteit geen willekeurige impedanties mogen zijn. Er zijn immers voorwaarden waaraan voldaan moet worden opdat een oscillator zou kunnen oscilleren. Het is dus de kunst een oscillator te vinden die een groot gamma (bandbreedte) kan bestrijken met een vaste capaciteit en een veranderlijk spoeltje, of andersom een vast ijkspoeltje met daarbij veranderlijke capaciteiten. Raadpleeg het volledige artikel

Artikel 6: Peilstift meting in een cilinder
In dit artikel wordt wiskundig uitgelegd hoe je met een peilstift het niveau in een cilindervormige tank kan meten. Raadpleeg het volledige artikel
